一、产品概述

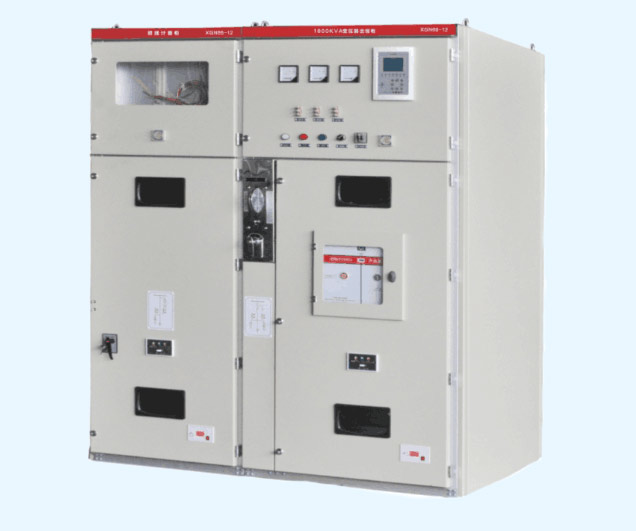

XGN66-12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合..标准GB3906《3-35KV交流金属封闭开关设备》电气部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足..标准IEC298《1kV以上52kV以下交流金属封闭开关设备和控制设备的要求》。

该产品吸收了国外的..技术，它体积小，仅是普通开关柜体积的50%；断路器具有可靠性高，性能好；“五防”联锁机械可靠、简单等优点。开关柜是3.6、7.2、12kV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

二、结构特点

1、柜体采用..角钢焊接而成。

2、断路器室位于柜体中(下)部，安装、调试、维护方便；标准配装ZN63A(VS1-12)断路器，并设有压力释放通道，..人身 ..。

3、采用..可靠的旋转式隔离开关，可在主母线带电下..进入断路器室检修。

4、整柜防护等级IP2Ⅹ。

5、设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。

6、具有可靠的接地系统。

7、门上装有观察窗，可清楚观察到柜内元件地工作状态。

8、操作机械闭锁采用XGN2-12柜用的 JSXGN闭锁机构，简单可靠方便实用。

9、进出线电缆低于柜底前部，方便用户连接。

三、主要技术参数

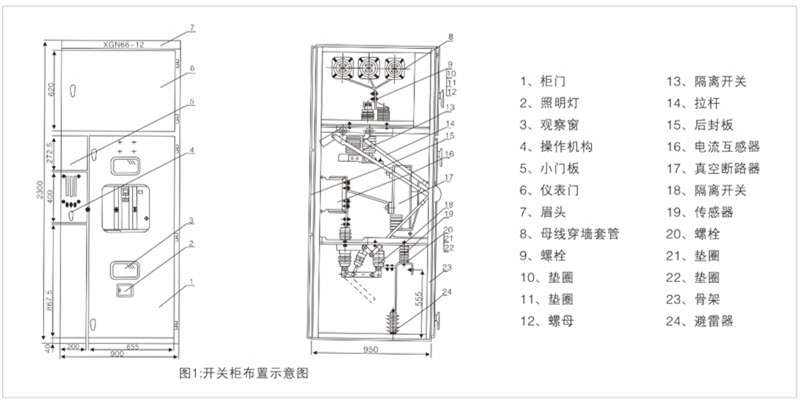

四、布置示意图
